起源の場所:
Shenzhen.China
ブランド名:
Inrover
証明:
ISO9001
モデル番号:
ショウブリンW20
送信

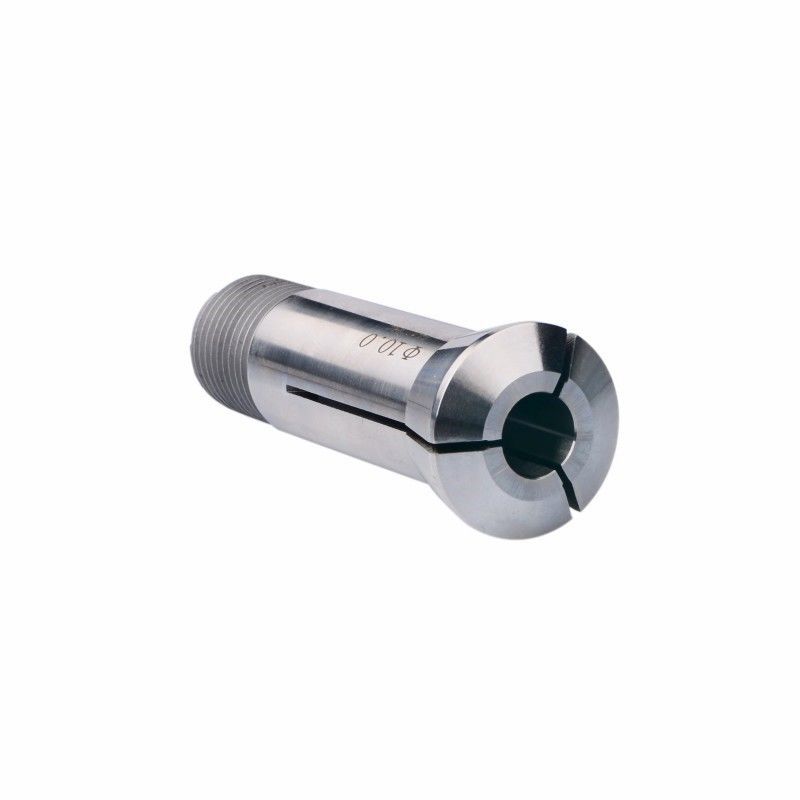

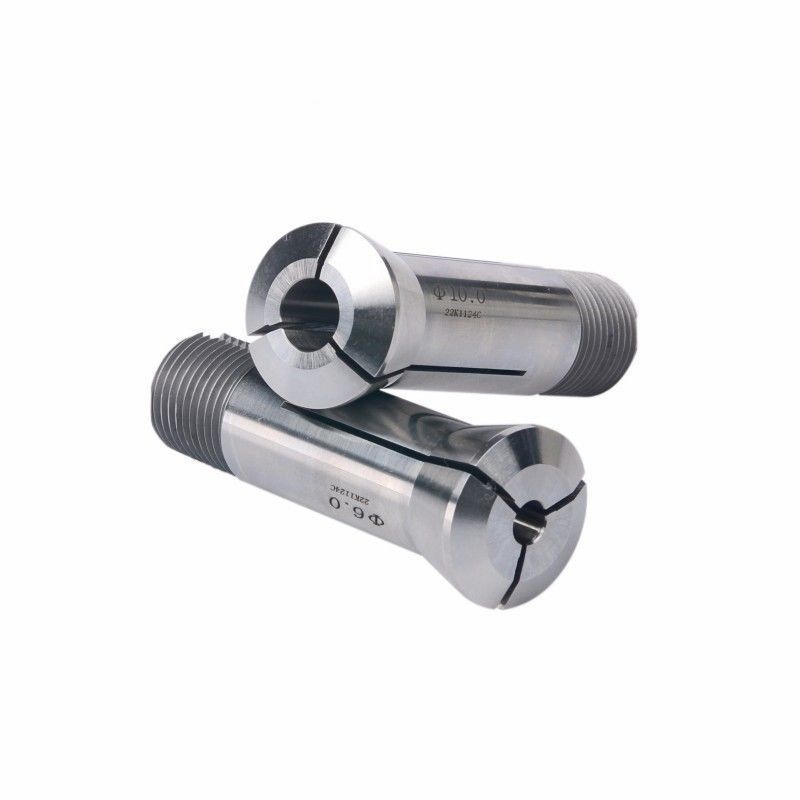

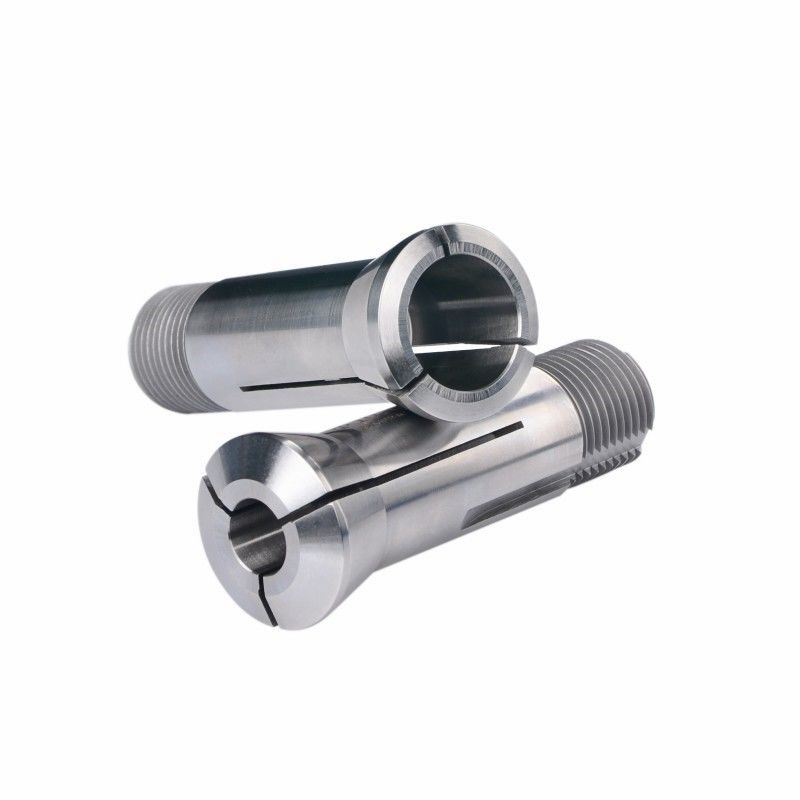

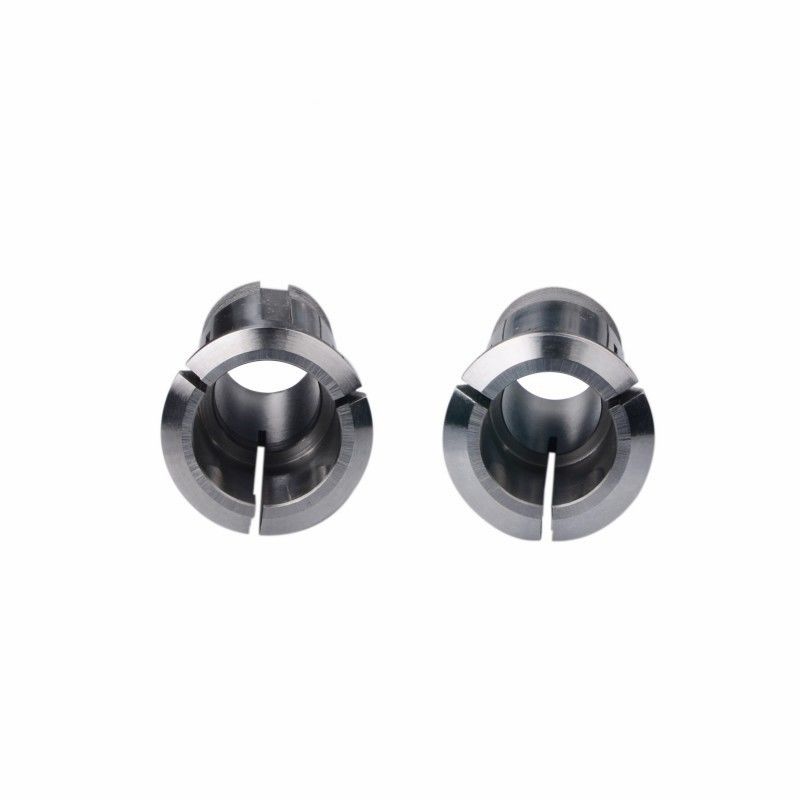

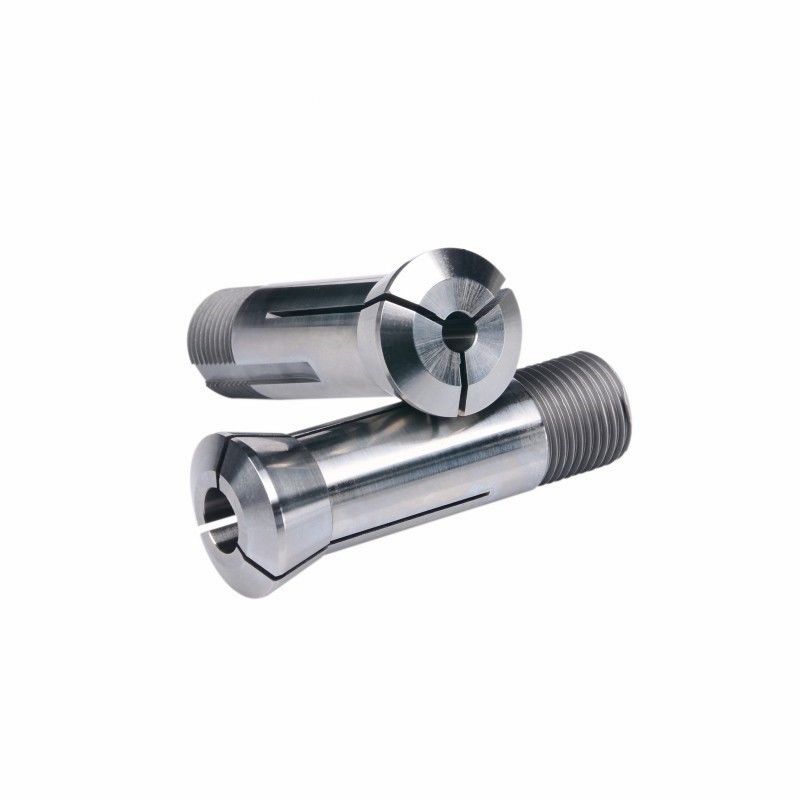

カービッドまたは鉄鋼 ショウブリン W20 コレット 標準型 高精度
ショウブリン・コレット
| パーツNo | A について | B について | C について | T | E について | α | 図 |
| SW10/001 | 10 | 14 | 43.6 | F9.83x0.833<) 45°/5° | 15° | 1 | |
| SW12/002 | 12 | 16 | 46 | F11.75×1.25 45°/5° | 15° | 1 | |
| SW12/93108 | 12 | 16 | 52 | F11.75×1.25 45°/5° | 8.8 | 15° | 2 |
| SW15/003 | 15 | 20.2 | 58.3 | フ14.75x1.25 < 45°/5° | 15° | 1 | |
| SW15/93285 | 15 | 20.2 | 67 | フ14.75x1.25 < 45°/5° | 12 | 15° | 2 |
| SW20/004 | 20 | 26.3 | 73 | フ19.7×1.666 < 45°/5° | 15° | 1 | |
| SW20/92744 | 20 | 26.3 | 84.5 | フ19.7×1.666 < 45°/5° | 15.5 | 15° | 2 |
| SW25/005 | 25 | 33.7 | 97.6 | フ24.7x15f" < 45°/5° | 15° | 1 | |
| SW25/92872 | 25 | 33.7 | 112.2 | フ24.7x15f" < 45°/5° | 19.7 | 15° | 2 |
| SW31.75/842 | 31.75 | 37.4 | 87 | フ31.4x20f" <) 60° | 10°3' | 1 |
コレットは,機械ツール (ターネス,フリース,磨き機など) に幾何学的物体を保持するために使用される固定装置です.一般的に2種類のコレットがあります WORK Holding & TOOL Holding各型には,デッドロング (F型) コレット,ER型 (E型) コレット,W型,B型など,異なるサブタイプのコレットがあります.機械操作中に作業物または道具を保持するために一般的に使用されるL型コレット.
|
製品属性 |
記述 |
|---|---|
| 材料 | カービッド/スプリングスチール |
| キーウェイ・オン・コーン | 要求 に 応える |
| 穴の表面を固定する | スムーズ/グルーブ |
| 1 つの完全なセット | メインコレット,サブコレット,ガイドブッシュ,バーフィッダー |
| 適用する | CNC回転機 |
| 固定穴形 | 丸/六角/四角/長方形/三角形/ステップホール/長方形/八角形/六スロットホール/特別ホール |
| スイス 式 の ローツ コレット |
オーバーグリップ・ボール・コレット,カウンター・スピンドル・コレット,高精度コレット,高圧コレット,ナロー・グリップ・コレット,近代コレット |
スイス・ローテ・コレット 技術サポート&サービス
スイス・ラート・コレットに無料の技術サポートと修理を提供しています.経験豊富な技術スタッフは,あなたの質問に答え,あなたが抱える問題を解決するのに役立ちます.
スイス・ラート・コレットも 順調に動かせます
サポートを必要としている場合,または質問がある場合は,私達に連絡することを躊躇しないでください. 我々は,あなたのスイスラテコレットから最大限に活用するためにあなたを助けるためにここにいる.
